Листогиб для обработки металла — это незаменимый инструмент в любой мастерской, однако его стоимость может оказаться непосильной для периодического использования. Простой и надежный листогиб из металлических уголков может быть изготовлен самостоятельно, при этом он будет не менее эффективен, чем заводские аналоги.
Конструкция и материалы

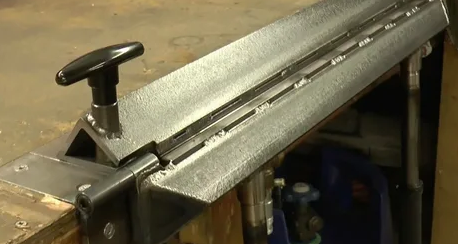

Основой самодельного листогиба становятся два прочных стальных уголка, которые выступают в роли станины и прижимной балки. Третий уголок, используемый в рамках механизма, будет выполнять роль поворотной гибочной балки и крепится при помощи петель. Рекомендуется использовать уголки с толщиной полки от 5 до 10 миллиметров. Размеры полки (80-100 миллиметров) определят ширину загибаемого борта, а длина уголков — отрезки от 80 до 120 сантиметров обычно подходят для большинства нужд.
Дополнительно понадобятся массивные дверные петли, крепкие струбцины, а также болты, гайки и шайбы для прижимного механизма. На первом этапе важно тщательно подготовить уголки — зачищают торцы и устраняют заусенцы. Ключевым моментом станет грамотное крепление петель к станице и гибочной балке: они должны быть расположены строго по одной линии, чтобы избежать перекосов в будущем и обеспечить равномерный изгиб.
Процесс сборки и настройки
Прижимная балка фиксируется к станине с помощью болтов, для чего требуется сделать просверленные отверстия с шагом 15-20 сантиметров. Использование болтов с шестигранной головкой предпочтительно, так как усилия при гибке могут быть значительными. При выполнении сборки необходимо следить за точностью разметки, чтобы отверстия совпадали.
Принцип работы инструмента заключается в создании жесткого прижима заготовки к станине. Лист укладывается на станину, затем опускается прижимная балка, после чего заготовка надежно фиксируется. Гибочная балка поднимается, что приводит к сгибанию края листа. Острота кромки, а не ее округлость, определяет четкость и прямоту получаемого угла, минимизируя нежелательные радиальные деформации.
Универсальность и возможности доработки
Преимущества этого самодельного устройства заключаются в его универсальности. Например, для работы с длинными заготовками можно увеличить длину листогиба. Если планируется работа с более толстыми металлами, конструкцию можно усилить, приварив ее к массивной стальной пластине. Использование подкладных пластин позволяет регулировать прижим для работы с материалами различной толщины. Итог — качественный сгиб, который идеально подойдёт для монтажа кровельных элементов, корпусов и других изделий из листового металла.
